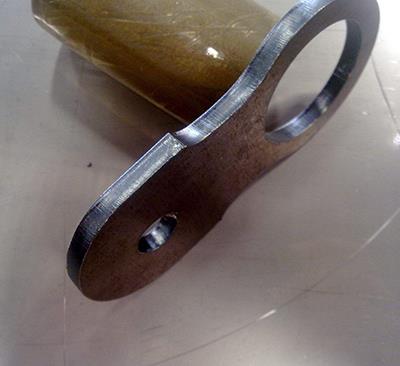

激光切割是指激光器宣布的激光通過透鏡聚集，在焦點(diǎn)處聚集成一個(gè)細(xì)小的光斑。當(dāng)焦點(diǎn)處的工件被高功率密度的激光光斑照耀時(shí)，會(huì)產(chǎn)生10000℃以上的部分高溫，使工件瞬間汽化。然后，汽化的金屬會(huì)被輔佐切割氣體吹走，工件被切割成細(xì)小的孔。隨著數(shù)控機(jī)床的移動(dòng)，無數(shù)個(gè)小孔連接起來，構(gòu)成要切割的形狀。由于激光切割的頻率很高，每個(gè)小孔的接縫都很潤滑，切割出來的產(chǎn)品光潔度很高。激光切割越來越多地應(yīng)用于金屬加工，大大提高了加工質(zhì)量和功率。

　　由于金屬硬度比較高，切割時(shí)容易犯錯(cuò)，切割精度難以保證。所以這里要根據(jù)金屬激光切割機(jī)的加工方式和方法來選擇。那么金屬板怎么加工呢？為我們?cè)敿?xì)分析，與一般鋼材比較，高溫合金的切削難點(diǎn)主要表現(xiàn)在以下四個(gè)方面:

      1.加工硬化傾向大。例如GH4169未經(jīng)處理的基體硬度約為HRC37，經(jīng)金屬激光切割機(jī)切割后表面會(huì)產(chǎn)生約0.03mm的硬化層，硬度增加到HRC47左右，硬化程度高達(dá)27%。硬化現(xiàn)象對(duì)氧化絲錐的壽命有很大影響，通常會(huì)導(dǎo)致嚴(yán)峻的邊界磨損。

　　2.這種資料導(dǎo)熱性差。切削高溫合金時(shí)，很多切削熱由氧化的刀尖絲錐承當(dāng)，刀具刀尖承受高達(dá)800 ~ 1000℃的切削溫度。在高溫和大切削力的作用下，切削刃會(huì)產(chǎn)生塑性變形、粘結(jié)和分散。

　　3.切削力大。高溫合金的強(qiáng)度比汽輪機(jī)用一般合金鋼資料高30%以上。在600℃以上的切削溫度下，鎳基高溫合金資料的強(qiáng)度仍高于一般合金鋼資料。未經(jīng)處理的高溫合金單位切削力在4000N/mm2以上，而一般合金鋼僅為2500N/mm2。

　　4.鎳基合金主要由鎳和鉻組成，并加入少量其他元素:鉬、鉭、鈮、鎢等。值得注意的是鉭、鈮、鎢等。也是用于制作硬質(zhì)合金(或高速鋼)氧化錐的主要成分，當(dāng)這些氧化絲錐用于加工高溫合金時(shí)會(huì)產(chǎn)生分散磨損和磨粒磨損。
