低壓開關柜是我們常見的電氣設備之一，但是開關柜里面都有些什么東西，它的主要構成有哪些，作用是什么，好多人都不是太了解。今天，小編就給大家介紹一下低壓開關柜的主要組成和功能。

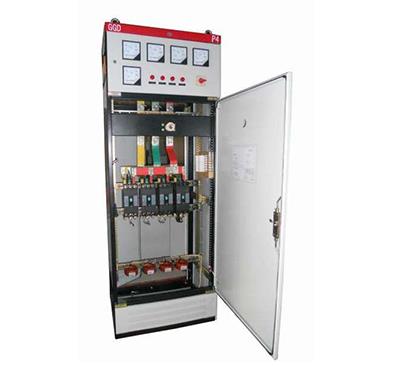

一、低壓配電柜主要組成

低壓配電柜主要由進線柜、出線柜、電容器柜、計量柜等組成。

進線柜：又叫受電柜，是用來從電網上接受電能的設備（從進線到母線），一般安裝有斷路器、CT、PT、隔離刀等元器件。

出線柜：也叫饋電柜或配電柜，是用來分配電能的設備（從母線到各個出線），一般也安裝有斷路器、CT、PT、隔離刀等元器件。

母線聯絡柜：也叫母線分?jǐn)喙?，是用來連接兩段母線的設備（從母線到母線）， 在單母線分段、雙母線系統中常常要用到母線聯絡，以滿足用戶選擇不同運行方式的要求或保證故障情況下有選擇的切除負荷。

PT柜：電壓互感器柜，一般是直接裝設到母線上，以檢測母線電壓和實現保護功能。內部主要安裝電壓互感器PT、隔離刀、熔斷器和避雷器等。

隔離柜：是用來隔離兩端母線用的或者是隔離受電設備與供電設備用的，它可以 給運行人員提供一個可見的端點，以方便維護和檢修作業。由于隔離柜不具有分 斷、接通負荷電流的能力，所以在與其配合的斷路器閉合的情況下，不能夠推拉 隔離柜的手車。在一般的應用中，都需要設置斷路器輔助接點與隔離手車的聯鎖，防止運行人員的誤操作。

電容器柜：也叫補償柜，是用來作改善電網的功率因數用的，或者說作無功 補償，主要的器件就是并聯在一起的成組的電容器組、投切控制回路和熔斷器等 保護用電器。一般與進線柜并列安裝，可以一臺或多臺電容器柜并列運行。電容 器柜從電網上斷開后，由于電容器組需要一段時間來完成放電的過程，所以不能 直接用手觸摸柜內的元器件，尤其是電容器組；在斷電后的一定時間內（根據電容器組的容量大小而定，如：1分鐘），不允許重新合閘，以免產生過電壓損壞電容器。作自動控制功能時，也要注意合理分配各組電容器組的投切次數，以免出現一組電容器損壞，而其他組卻很少投切的情況。

計量柜：主要用來作計量電能用的（千瓦時），又有高壓、低壓之分，一般安裝有隔離開關、熔斷器、CT、PT、有功電度表（傳統儀表或數字電表）、無功電度表、繼電器、以及一些其他的輔助二次設備（如負荷監控儀等）。

二、低壓配電柜的作用

低壓配電柜的額定電流是交流50Hz，額定電壓380v的配電系統，主要作用是進行電力分配，將經過變壓器的電壓分配到各個用電單元,用于低壓配電系統中動力、照明配電之用。該產品具有分?jǐn)嗄芰?qiáng)，動熱穩定性好，電氣方案引靈活，組合方便，系列性、實用性強，結構新穎等特點。

1、便于合理配置電源

2、當線路出現故障時，有利于控制故障范圍也方便快速找出故障點及時加以排除

3、便于分片安排線路檢修，而無須大面積的停電。

4、配電柜內方便放置各種保護設備如防止短路的熔斷器（保險絲），防止過載的空氣開關等。
